介紹:

一、概述
YWG系列霍爾效應傳感器,可以測量任意波形的電流和電壓,輸出端能真實地反映輸入端電流或電壓的波形參數。針對霍爾效應傳感器普遍存在溫度漂移大的缺點,采用補償電路進行控制,有效地減少了溫漂對測量精度的影響,確保測量準確;具有精度高、安裝方便、售價低的特點。
YWG系列霍爾效應傳感器廣泛應用于變頻調速裝置、逆變裝置、UPS電源、通信電源、電焊機、電力機車、變電站、數控機床、電解電鍍、微機監測、電網監控等需要隔離檢測電流電壓的設施中。

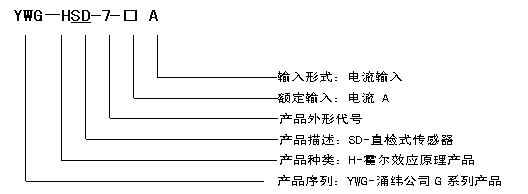

二、產品命名方法
三、原理
YWG-HSD系列電流傳感器是一種原邊與副邊高度電隔離,副邊真實反映被測直流、交流、脈動電流等原邊波形的傳感器。它具有反應時間快、過載能力強、溫度特性好、輸出連續可調、性能穩定等優點。
四、技術性能指標
| 測量范圍 | 2IN | 頻率特性 | 0~10kHz |
| 過載能力 | 2 0IN | 絕緣耐壓 | 2.0kVRMS/50Hz/min |
| 精度等級 | <1.0%IN | 工作環境 | 0~45℃ |
| 線性度 | 優于0.2% | 工作電源 | ±12V~±15V |
| 失調電壓 | 小于±20mV | 電源耗電 | ≤30mA |
| 溫度漂移 | 優于±100ppm/℃ | 阻燃特性 | UL94-VO |
| 反應時間 | 小于10us | 內置電源浪涌、極性反接保護; | |
五、執行標準
QB/441600 17 113-2002
六、型號及參數
| 型 號 | 輸 入/輸 出 | 引 腳 接 線 |
| YWG-HSD-7-300A | 0~300A/0~4V | 主站蜘蛛池模板: 久久精品日日躁精品| 五月天国产成人av免费观看| 亚洲国产成人精品区综合| 天天色天天色综合| 久久婷婷激情综合中文字幕| 中文字幕亚洲有码| 久久一夜天堂av一区二区| 亚洲人妻系列中文字幕| aaaa国产| 97在线一区二区三区| 三级片网站视频| 色亚洲成人| 亚洲一区二区中文字幕| 欧美成人黄在线观看| 欧美久久久| 中文字幕日日夜夜| 亚洲国产成人资源在线桃色| 国产在线视频你懂的| 亚洲国产午夜精品福利| 亚洲成a人片在线观看久| 五月婷婷影院| 日韩av日韩av在线| 松原市| 久久这里只有精品国产99| 色狠狠色婷婷丁香五月| 最新精品国产自偷在自线| 欧美+国产+无码+麻豆| 镇沅| 在线观看91香蕉国产免费| 国产无套乱子伦精彩是白视频| 人妻无码| 国产裸体美女视频全黄扒开| 国产超碰无码最新上传| 中文字幕日韩精品国产| 国产91成人精品亚洲精品| 国产suv精品一区二区33| 国产av精品一区二区三区| 国产不卡一区二区精品| 国产精品中文字幕在线| 怡春院网站| 欧美视频在线第一页| |
